车载导航倒车影像的接线需要一定技巧和步骤。
首先要确定车辆的电源、视频输入等接口位置。一般来说，倒车影像的电源常接在车辆倒车灯的电源线上，这样倒车时倒车影像能自动通电工作。视频线则连接到车载导航的视频输入接口。在接线前要确保车辆断电，防止触电危险。然后小心剥开相关线路的外皮，将倒车影像的电源线与倒车灯电源线对应连接，通常采用焊接或使用合适的连接器连接，保证连接牢固且绝缘良好。视频线同样与导航视频输入接口正确对接，接好后仔细检查线路连接是否正确，没有短路或断路情况。最后恢复车辆内饰，确保接线处隐蔽且不影响车辆正常使用。
1. 确定接口位置很关键。要熟悉车辆内部线路布局，找到倒车灯电源线接口以及车载导航的视频输入接口。这需要对车辆电路有一定了解，或者参考车辆的维修手册。不同车型的接口位置可能不同，所以不能一概而论。比如有些车的倒车灯电源线在后备箱的线束中，需要仔细查找并分辨。
2. 连接电源线时要注意正负极。倒车影像的电源线一般有正负极标识，与倒车灯电源线连接时必须对应正确。如果接反，可能导致倒车影像无法正常工作，甚至损坏设备。焊接连接时要注意焊接质量，避免虚焊。使用连接器连接则要确保插紧，防止松动。
3. 视频线连接要准确无误。导航的视频输入接口通常有特定的形状和标识，要将倒车影像的视频线与之精准对接。接好后可以通过播放测试视频等方式检查画面是否正常显示，若画面有问题，要及时排查线路连接是否松动或接错。
4. 检查线路和恢复内饰。接线完成后，仔细检查所有线路，确保没有短路或断路。然后将车辆内饰恢复原状，注意不要遗漏任何部件，保证车辆外观和内饰整洁，同时也避免因线路外露造成安全隐患。

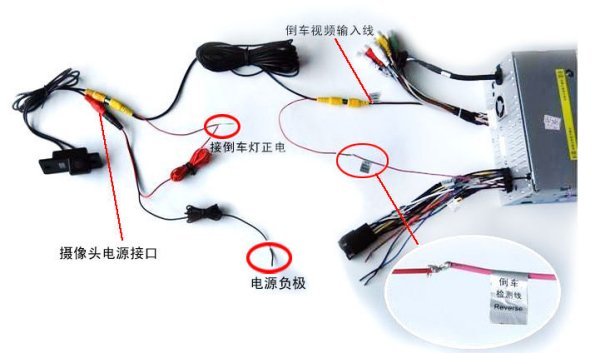

DVD导航和倒车影像摄像头接线图
