【IC干货】常用电子接口大全！

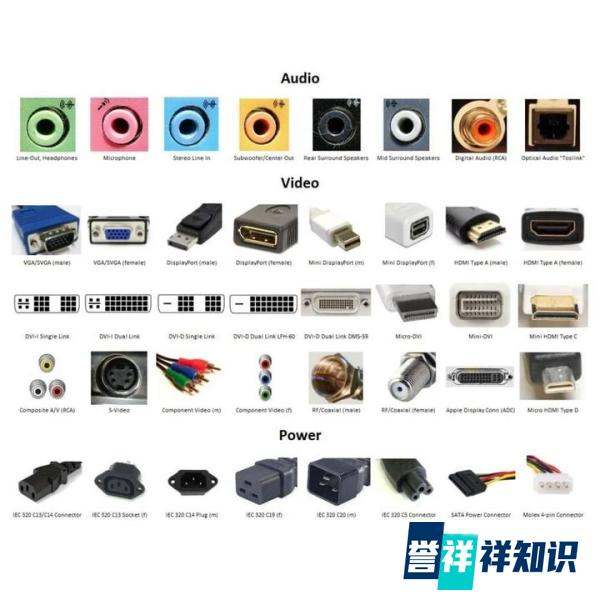

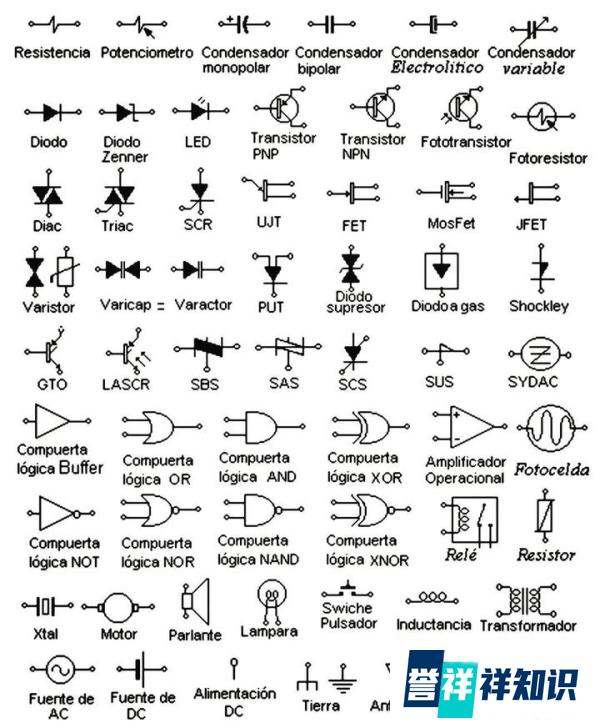

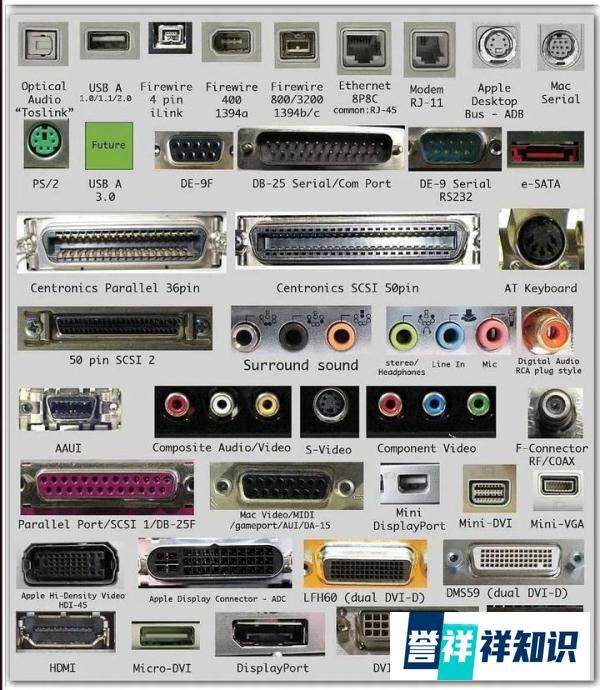

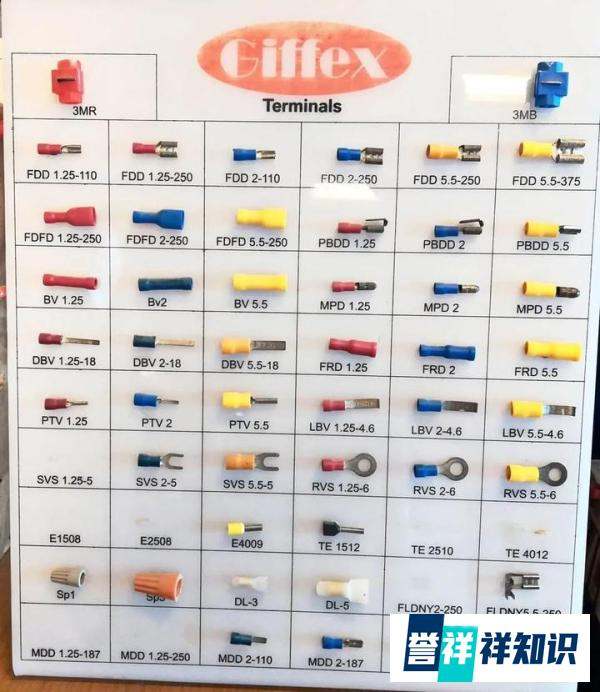

以下是一些常用的电子接口介绍：

电源接口DC 电源接口：

常见于各种电子设备，如路由器、监控摄像头等。它通常由一个外径和内径尺寸来定义，例如常见的 5.5mm×2.1mm DC 接口，外径为 5.5mm，内径为 2.1mm。这种接口用于将外部直流电源引入设备，为设备提供稳定的工作电压。

USB 电源接口：

USB 接口除了数据传输功能外，还可用于供电。USB 2.0 接口能提供 5V/500mA 的电力输出，USB 3.0 则可提供 5V/900mA。而 USB - C 接口支持更高的功率传输，通过 Power Delivery（PD）协议，最高可实现 100W 的功率输出，广泛应用于笔记本电脑、手机等设备的充电。

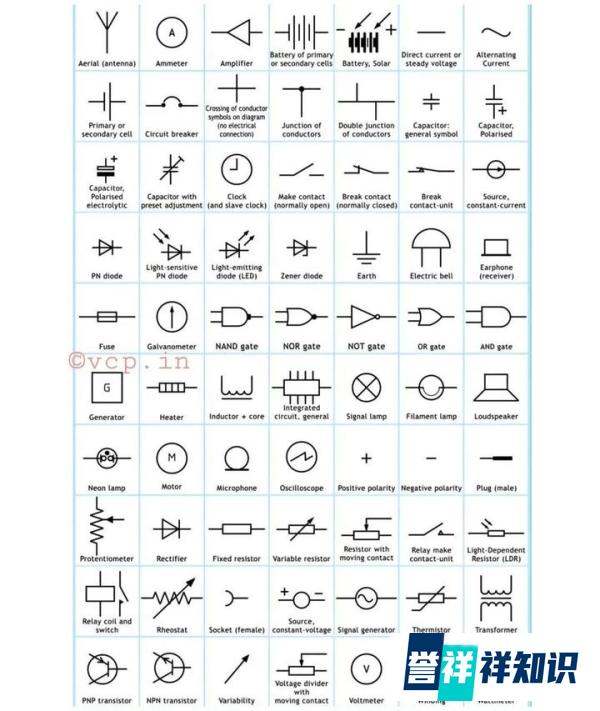

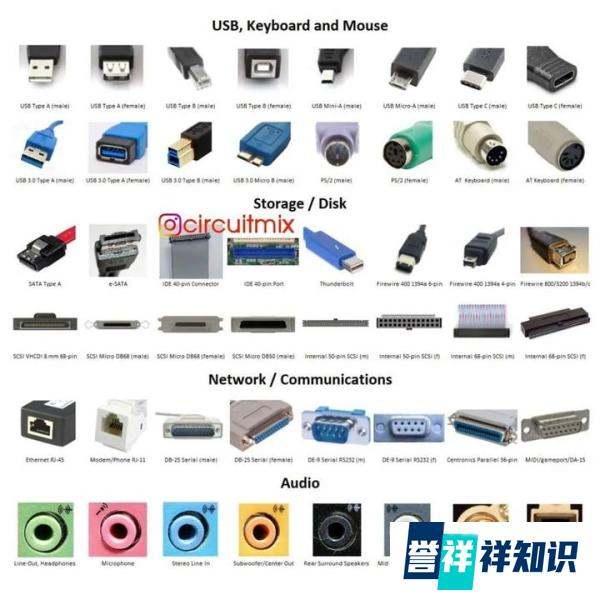

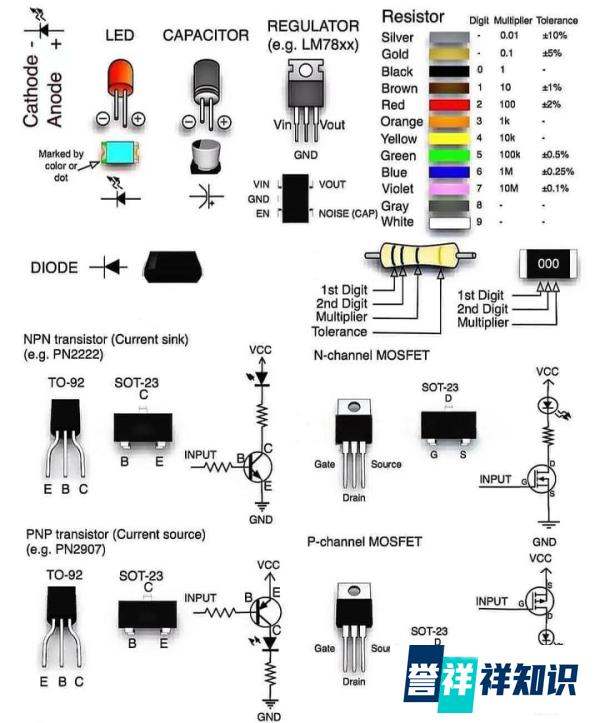

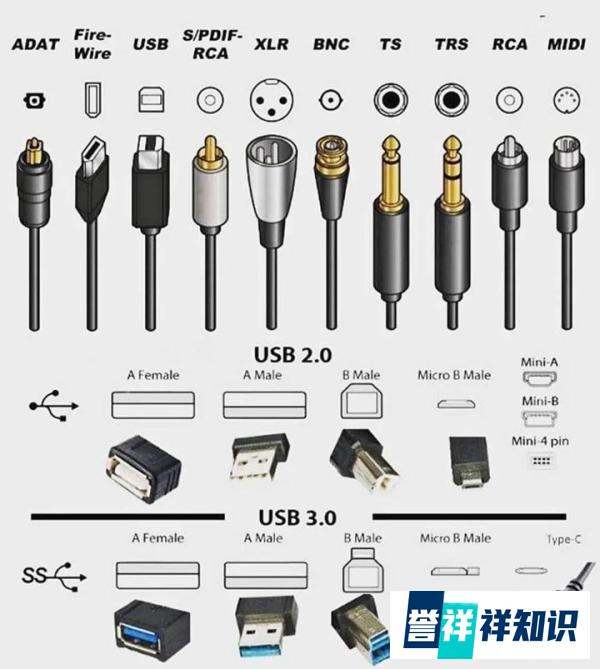

数据传输接口USB 接口：

USB - A 接口：是最常见的 USB 接口类型，通常用于连接主机设备（如电脑）和外部设备（如鼠标、键盘、U 盘等）。它具有较大的物理尺寸，一般只能单向插入。

USB - B 接口：常用于连接打印机、扫描仪等外部设备到电脑。它的形状较为方正，与 USB - A 接口配合使用，实现设备与主机之间的数据传输。

Mini - USB 接口：分为 Mini - A 和 Mini - B 两种，曾广泛应用于数码相机、MP3 播放器等小型设备。它的尺寸比标准 USB 接口小，方便在空间有限的设备上使用。

Micro - USB 接口：是目前许多安卓手机、平板电脑等移动设备常用的接口。它比 Mini - USB 接口更小，具有更高的普及度，但随着 USB - C 接口的出现，逐渐被取代。

USB - C 接口：具有诸多优点，如正反两面均可插入、传输速度快（支持 USB 3.1 协议时最高可达 10Gbps）、支持视频输出和电力传输等。越来越多的笔记本电脑、手机等设备开始采用 USB - C 接口。

HDMI 接口：

用于传输高清视频和音频信号，广泛应用于电视、显示器、投影仪等设备与电脑、游戏机、蓝光播放器等信号源之间的连接。HDMI 接口有多种版本，如 HDMI 1.4、HDMI 2.0、HDMI 2.1 等，版本越高，支持的分辨率、刷新率和音频格式等性能指标越高。例如，HDMI 2.1 支持 8K 分辨率视频传输和高达 120Hz 的刷新率。

VGA 接口：

是一种模拟视频接口，曾广泛应用于电脑显示器、投影仪等设备。它通过 15 针的接口传输红、绿、蓝三基色信号以及行同步、场同步等控制信号。由于是模拟信号传输，随着高清视频的发展，VGA 接口逐渐被数字接口（如 HDMI、DisplayPort）所取代，但在一些老旧设备上仍能看到。

DisplayPort 接口：

是一种数字视频接口，主要用于连接电脑和显示器。它支持高分辨率、高刷新率的视频传输，并且具有音频传输功能。DisplayPort 接口有标准版和 Mini - DisplayPort 版，Mini - DisplayPort 常用于苹果设备。DisplayPort 1.4 支持 8K 分辨率视频传输，而 DisplayPort 2.0 则进一步提升了带宽，支持更高的分辨率和刷新率。

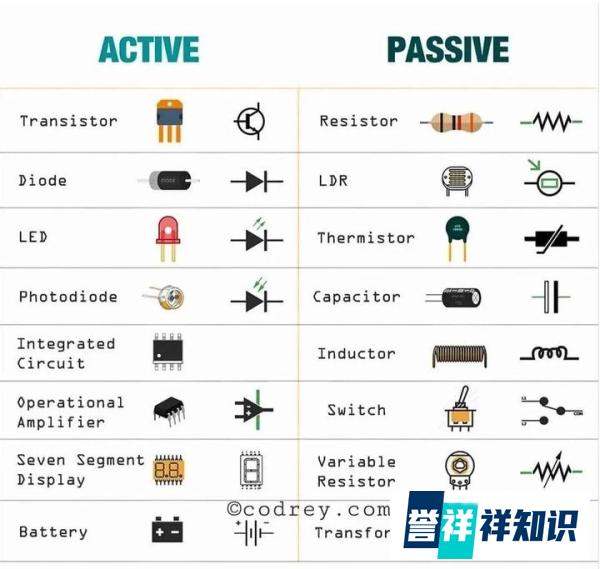

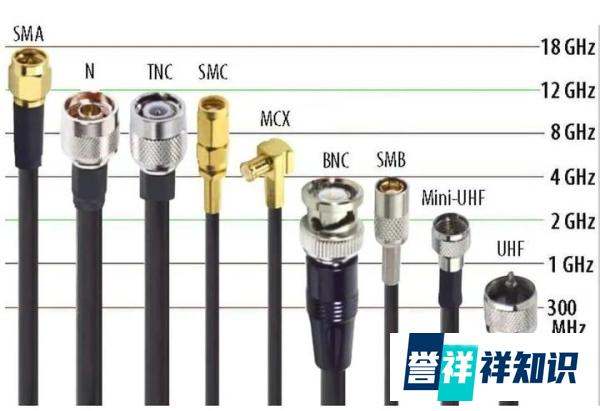

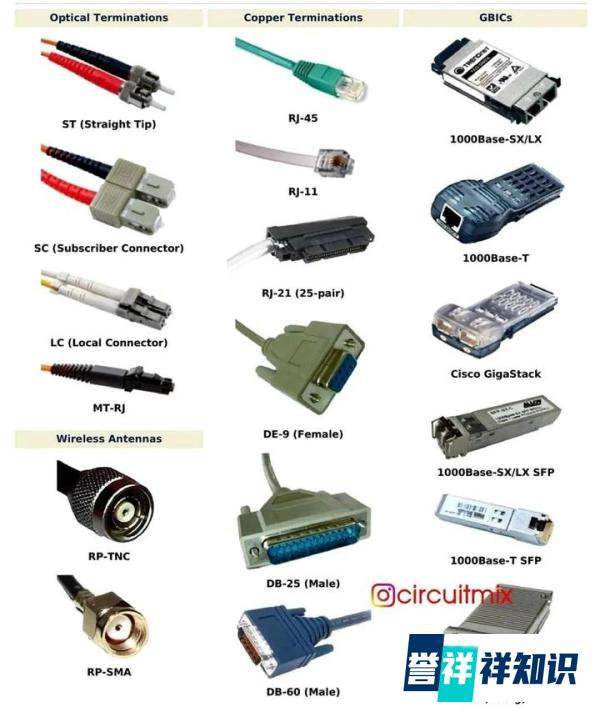

RJ45 接口：

即以太网接口，用于连接网络设备，如电脑、路由器、交换机等，实现有线网络连接。它通过双绞线传输网络信号，支持不同的网络速度，如 10Mbps、100Mbps、1000Mbps（千兆以太网）甚至 10Gbps（万兆以太网）。

音频接口3.5mm 音频接口：

分为三段式和四段式。三段式 3.5mm 音频接口一般用于连接耳机，分别传输左声道、右声道和公共地线信号；四段式则常用于连接手机等设备的耳机麦克风一体式插头，除了左、右声道和地线外，还增加了麦克风信号传输段。

RCA 接口：

也称为莲花头接口，通常用于音频和视频信号的传输。在音频方面，一般使用两个 RCA 接口分别传输左声道和右声道信号，常见于音响设备、DVD 播放器等。

XLR 接口：

是一种专业的音频接口，常用于麦克风、调音台、专业音响设备等之间的连接。它具有平衡传输的特点，能够有效抑制外界干扰，保证音频信号的高质量传输。XLR 接口有 3 针、5 针等不同类型，其中 3 针 XLR 接口最为常见，分别用于传输正极信号、负极信号和地线。

其他接口SD 卡接口：

用于连接 SD 存储卡，常见于数码相机、摄像机、手机、平板电脑等设备。SD 卡接口有不同的规格，如标准 SD 卡接口、Micro - SD 卡接口（也称为 TF 卡接口），方便用户扩展设备的存储容量。

SIM 卡接口：

用于连接手机 SIM 卡，使手机能够接入移动通信网络。SIM 卡接口有不同的尺寸规格，如标准 SIM 卡接口、Micro - SIM 卡接口和 Nano - SIM 卡接口，随着手机的小型化发展，Nano - SIM 卡接口逐渐成为主流。

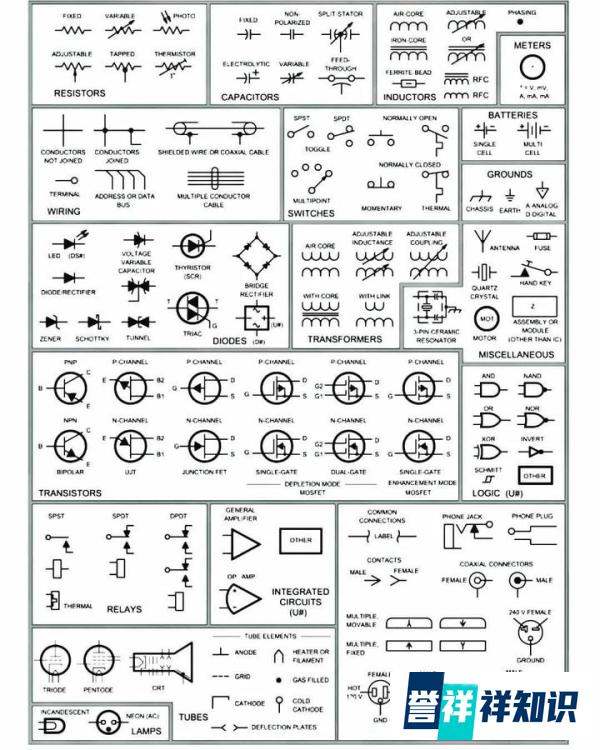

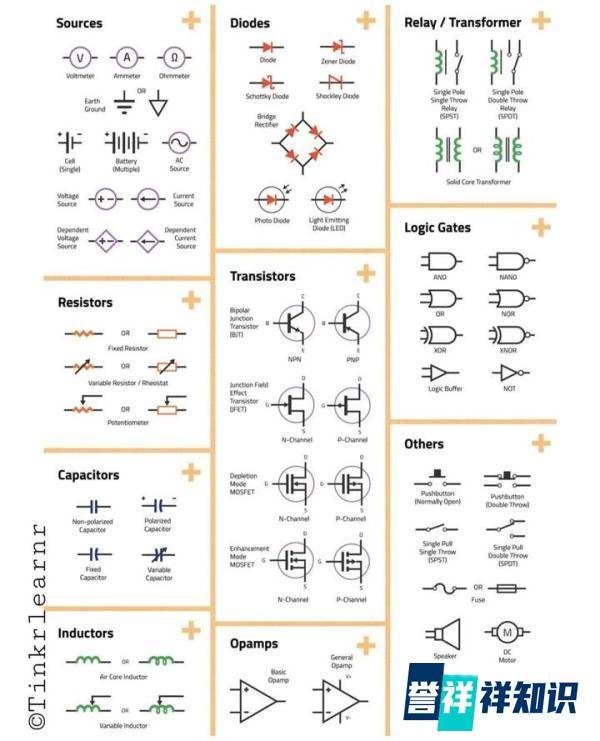

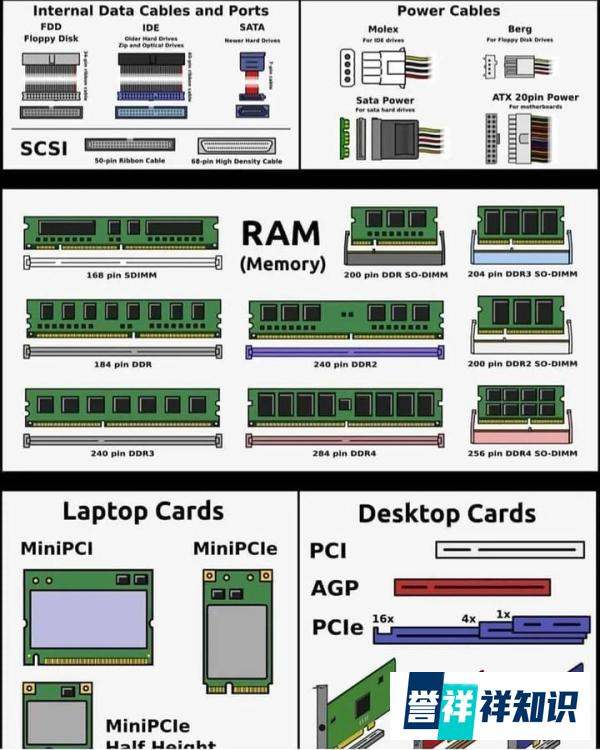

PCI - E 接口：

是一种用于连接计算机内部扩展卡的接口，如显卡、声卡、网卡等。PCI - E 接口具有高速的数据传输能力，根据不同的版本（如 PCI - E 1.0、PCI - E 2.0、PCI - E 3.0、PCI - E 4.0 等）和通道数（如 x1、x4、x8、x16 等），其传输速度也有所不同。例如，PCI - E 4.0 x16 接口能够提供高达 64GB/s 的双向带宽，满足高性能显卡等设备的需求。

SATA 接口：

用于连接硬盘、固态硬盘等存储设备到计算机主板。SATA 接口有 SATA 1.0、SATA 2.0、SATA 3.0 等不同版本，传输速度逐渐提升，SATA 3.0 接口的理论传输速度可达 6Gbps。
