cad做好的块都不能在位编辑吗?

展开

没找到满意答案？去问豆包AI智能助手

取消复制问题

guoguodebabashua

其实CAD做好的块是可以进行在位编辑的，只是很多人不知道具体操作方法。你只需要输入命令REFEDIT或者在修改工具栏里找到在位编辑块，然后选择你要编辑的块，进入编辑状态后就可以对块内部的图形进行修改了。改完之后记得点击保存修改或使用REFCLOSE命令关闭并保存，这样外部参照或块就会更新了。不过要注意的是，如果是来自别的图纸的外部块且被锁定，可能就需要先解锁才能编辑。这个功能其实挺实用的，特别是处理复杂图块的时候
qishuaiasd

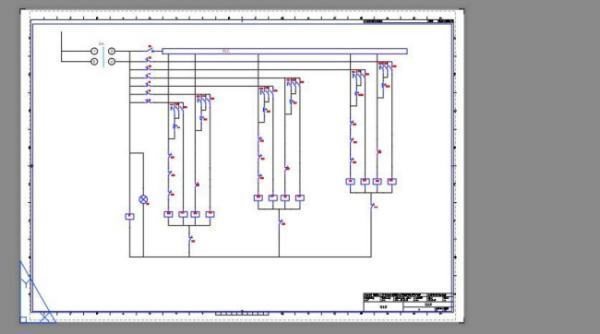

这是双击制图界面后，生成整个图的布局

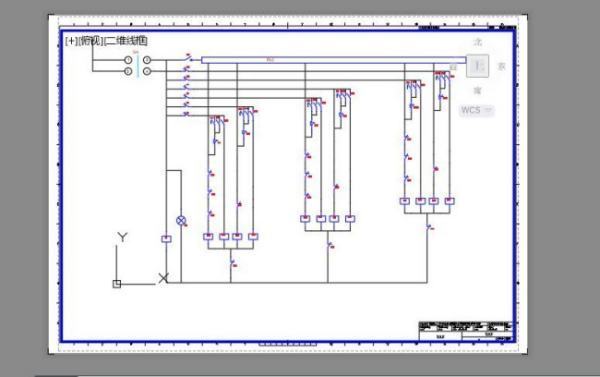

看到右上方的东南西北指示，表征是布局

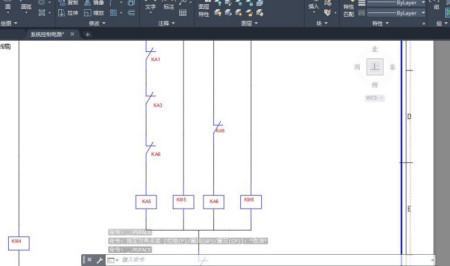

这是制图编辑页面，此时可以编辑图框
如果你在图框内误双击，会自动形成布局效果，因而编辑不了图框内的内容；解除布局效果，只需要在图框的外面，即灰色区域双击一下，即可回到图形编辑面上。
lovechina5039

我之前也以为做好的块不能直接改，后来发现其实是可以的，只是得用对方法。比如你可以双击块，如果系统设置里开启了双击进入块编辑，就能直接在当前空间修改块的内容，改完保存退出就行。另外还可以用BEDIT命令打开块编辑器，在里面修改后再保存到原块，整个图纸中该块都会同步更新。当然有些动态块或者有保护设置的块会限制编辑，这时候需要先看看块属性有没有锁定参数。总之不是不能改，而是要看具体情况和操作方式
tangpanqiang1989

cad中默认情况下用热夹点编辑对象时是表示拉伸。那么在这种热夹点下来自敲一下空格表示移动，二下为旋转，三下为比例缩放，四下为镜像。默认** 拉伸 **指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:加一下空格** 移动 **指定移得孔乐室送动点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:加二下空格** 旋转 **指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:敲三下空格** 比例缩放 ** 指定比例因子或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:敲四下空格** 镜像 **指定第二点或 [基点(B)/复制(C)/放弃(U)/退出(X)]: *取360问答消*
diyddli

cad中默认情况下用热夹点编辑对象时是表示拉伸。那么在这种热夹点下敲一下空格表示移动，二下为旋转，三下为比例缩放，四下为镜像。默认 ** 拉伸 ** 指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]: 加一下空格 ** 移动 ** 指定移动点或 [基点(B)/复制(C)/放弃(U)/退出(X)]: 加二下空格 ** 旋转 ** 指定旋转角度360问答或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: 敲三下空格 ** 比例缩放 ** 指定比例因子或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: 敲四下空格 ** 镜像 ** 指定第二点或 [基点(B)/复制(C)/放弃(U)/退出(X)]: *取消*
