hried

cad导入su建模方法是：
1. 先在cad中把要导入sketchup中的文件进行精简，只保留主要的墙体等线条。这里主要利用的是图层，因此在画cad图是，图层的利用是很重要的。

2. 只保留主要的线条。

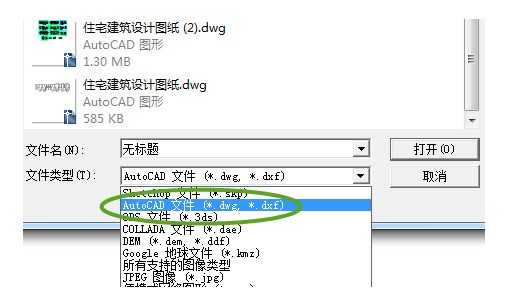

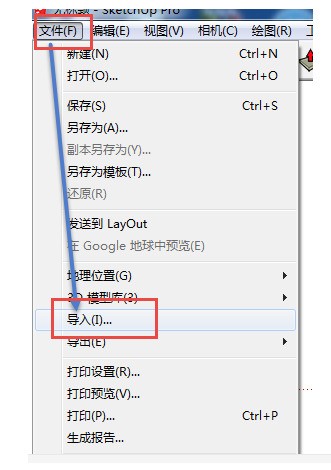

3. 按如下步骤操作：打开sketchup——文件——导入。选择导入AUTO CAD(dwg,dxf)文360问答件。

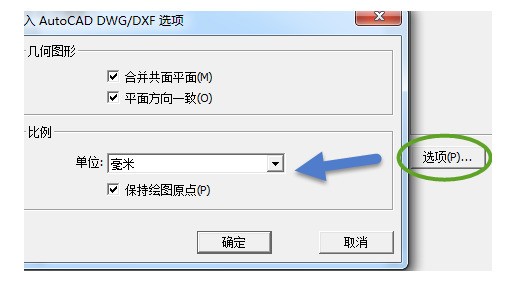

4. 点开右边的选项——这一步比较关键，勾上”合并共面平面“和”平面方向之一至“，单位选择毫米，因为cad文件单位也为毫米，此地要统一。最后勾上保持绘图原点。

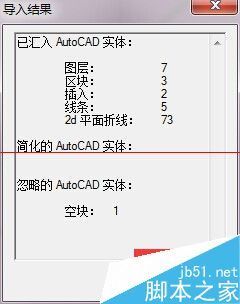

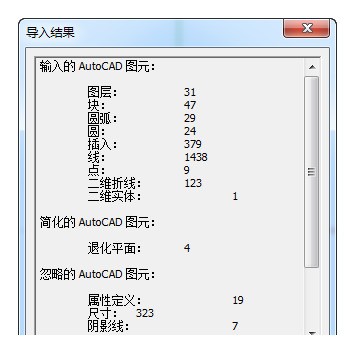

5. 当导入成功时，显示导入结果对话框，可以直接关掉。

6. 如果导入后找不到文件，点一下充满视窗按键。

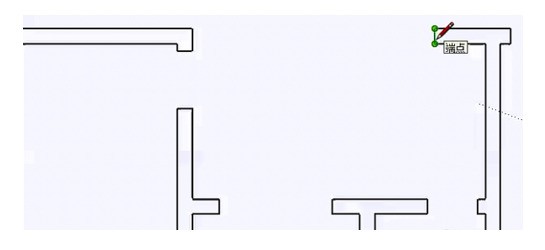

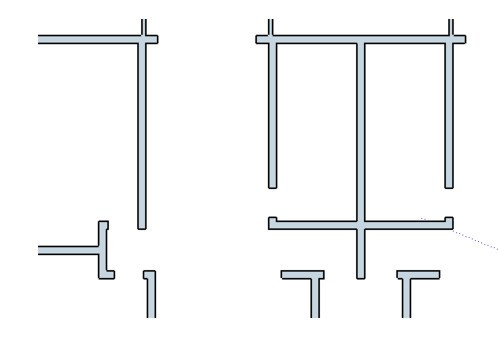

7. 当此时看到的只是线框，只需在每个闭合框的任一边描上一遍即可生成面。有的仍无法生成，说明这个输不是闭合线，你只需找到缺口补上线即可。

8. 你会发现，现在就生成面了，只需用推拉工具图拉到一定高度即可了。

dspobwuruojd

上面的那个合并共面平面必须打勾。其实导入这个时候没什么处理的。主要是cad处理，把没用的删除隐藏等图层清理干净就会快速很多

lanlan_tutu

在CAD中采用的是三维模型，如ext命令建的模，导入su之后，也是实体模型。在su中编辑面，则需要把CAD中导入过来的实体炸开再用。CAD中的二维对象不会再su中变3D。

jteebkappqwe

解决方案：
1. 先在cad中把要导入sketchup中的文件进行精简来自，只保留主要的墙体等线条。这里主要利用的是图层，因此在画cad图是，图层的利用是很重要的。

2. 只保留主要的线条。

3. 按如下步骤操作：打开sketchup——文件——导入。选择导入AUTO CAD(dwg,dxf)文件。

4. 点开右边的选项——这一步比较关键，勾上”合并共面平面“和”平面方向之一至“，单位选择毫米，因为cad文件单位也为毫米，此地要统一。最后勾上保持绘图原点中裂。

5. 当导入成功时，显示导枝明入结果对话框，可以直接关掉。

6. 如果导入后找不到文件，点一下充满视窗按键。

7. 当此时看到的只是线框至洋项硫，只需在每个闭合框的任一边描上一遍即可生成面。有的仍无法生成，说明这个不是卖搭闭闭合线，你只需找到缺口补上线即可。

8. 你会发现，现在就生成面了，只需用推拉工具图拉到一定高度即可了。

lnqiboy

　平常作图的时候很多软件之间都是相通的，图形的来回转换以及导进导出，有利于作图方便，那么cad图形怎么倒进su里面，进行建模呢?小编给你分享小编的经验吧

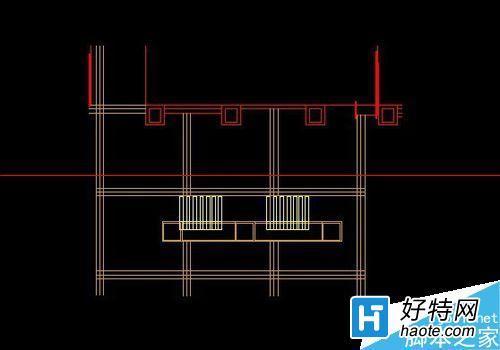

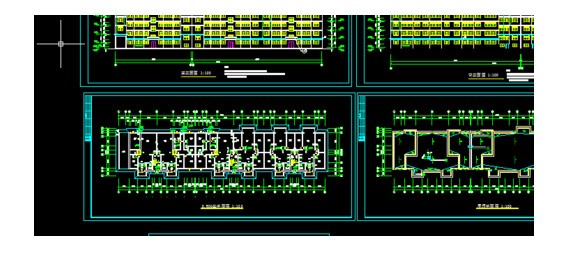

　　1、首先，比如小编在cad中画了一个图形，如图所示

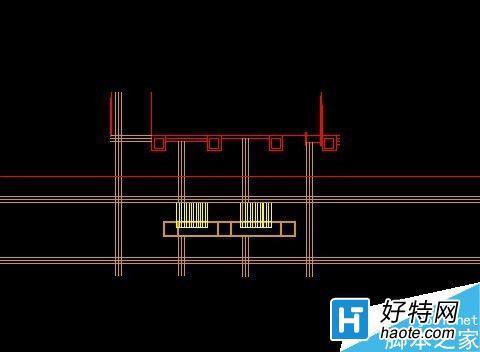

　　2、cad导入su之前，需要先将cad整理一下，整理去掉我们不需要的线条，然后保证我们要导微入的cad图是单独的cad图形，不然我们会导入其他的不需要的图形，比如小编整理如下

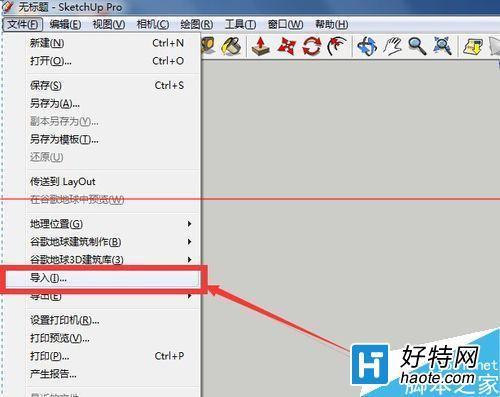

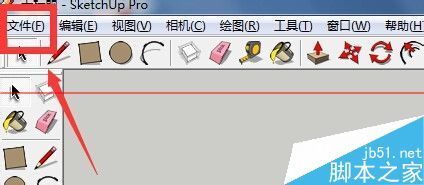

　　3、之后打开su，然后找到文件——导入，如图所示

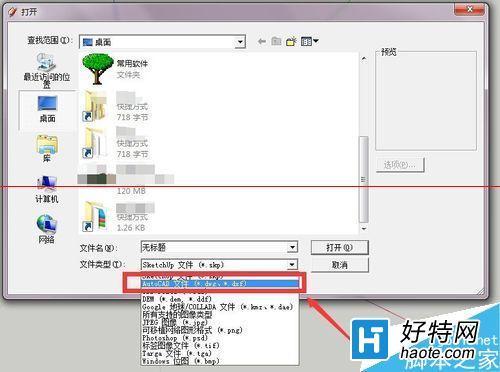

　　4、找到我们需要导入图形所在的位置，选择cad类型，如果类型选择的不对，我们会找不到我们要导入的图形的，如图所示

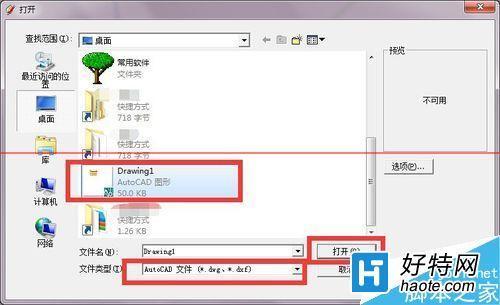

　　5、之后点击图形，打开，如图所示

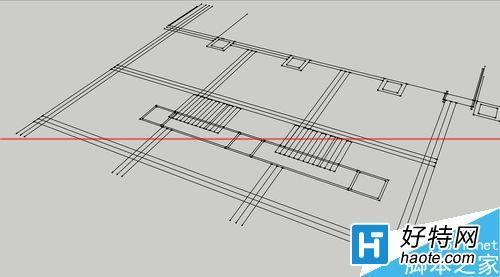

　　6、cad导入时，根据图形的大小，需要的时间不一样，所以耐心等待，当出现如下图形的时候，说明cad已经导入，点击关闭图框即可

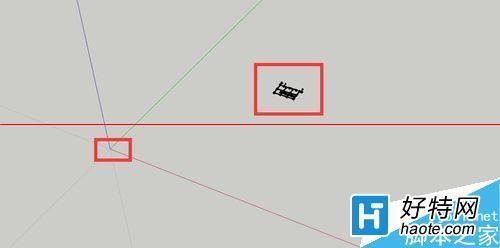

　　7、但是有雨语时候可能导入的图形不是在参考点的位置，不在当前的界面内，我们需要如图所示，

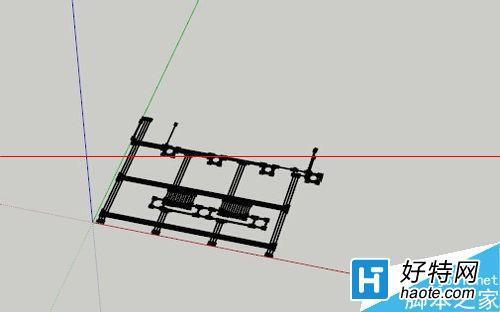

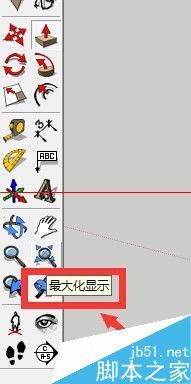

　输空景践防频导仅斗士　8、我们可以点击最大化工具，然后图形就会最大化的出现在我们视线内，如图所示

54123

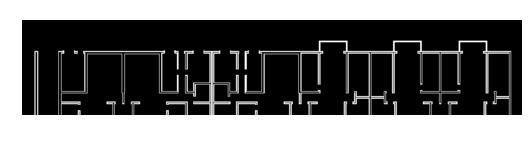

1一个简单而清楚的 CAD 底稿
1）框选整个图形，使用天正命令：消除重线（命令：XCCX）,

2）删除无用的尺寸、标注、文字、轴线等，凡是建模没有作用的东西全部删除，把各种图块炸开，将所有线型、线宽改为默认。对天正6及以上版本绘制的 CAD 图需要对该图进行另存旧版（命令：LCJB），保存为 t3 格式才能导入Sketchup中编辑，否则墙、柱、门窗等实体将不会导入Sketchup中，因为天正 5.5 及以上版本中的实体是官方自己开发的，在纯 CAD 中亦不能显示。

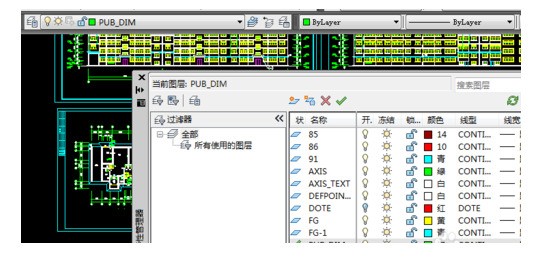

3）然后在CAD命令栏里输入PU，进行全部清理，清理多余图层、图块，为微伟本然后确认。反复检查和清理，一定要见图层数降到最少。
4）选中所有图形，使用天正菜单里的工具——统一标高（命令：TYBG）,防止导入Sketchup出现悬空的线条或者在AUTOCAD2005、2006输入命令change，选择物体，输入P，修改标高，按E键，就能找到相应标高修改。

5）最后的 CAD 图就只剩下一种形式的线及必要的图层，例如门、窗、台阶等需要建模的图层。

2，导入Sketchup 中

1）导入注意右边的选项设置，单位选毫米
2）开始描线成面（或者使用插件自动生成面）

线宽可以修改细一点 5.0（窗口——显示设置——轮廓——改成1）
6.0（窗口——风格——显示设置——轮廓——改成1）

现在我们说说用天正打开cad之后导入s别特关线只独ketchup成三维模型，很多人都在为这件事苦恼，不知道怎么办，找了很久都没有找到好的方法，有时候用天天正做完图纸之后导入sketchup，甚至有好多的东西都很杂论甚至不显示，今天我就为大家解决这个苦恼的问题：

一，首先打开天正

二，打开一个cad文件，或者用天正用几个简单的图形

三，怎么存储，才能是cad图形导入sketchup时候是三维模型，在天正的设置里面有一个文件布图，打开文件布图在子菜单里面洲宜里面有一个图形导出，点击图形导出，选择三维模型

具体步骤是：设置---图形布图---图形导出--选择存为三维模型

四，最后我们用sketchup导入看一下
注意事项：墙的高及临企离最度之类的参数可以在天正里面设置好了

294202151

　平常作图的时候很多软件之间都是相通的，图形的来回转换以及导进导出，有利于作图方便，那么cad图形怎么倒进su里面，进行建模呢?小编给你分享小编的经验吧
　　1、首先，比如小编在cad中画了一个图形，如图所示
　　2、cad导入su之前，360问答需要先将cad整理一下，整理去掉我们不需要的线条，然后保证我们要导入的cad图是单独的cad图形，不然我们会导入其他的不需要的图形，比如小编整理如下
素收粒双　　3、之后打开su，然后找到文件——导入，如图所示
　　4、找到我们需要导入图形所在的位置，选择cad类型，如果类型选择的不对，我们会找不到我们要导入的图形的，如图所示
　　5、之后点击图形，打开，如图所示
　　6、cad导入时，根据图形的大小，需要的时间不一样，所以耐心等待，当出现如下图形的时候，说明cad已经导入，点击关闭图框即可
　　7、但是有时候饭吸斤功直宪快存可能导入的图形不是在参考点的位置，不在当前的界面内，我们需要如图所示，
　　8、我们可以点击最大化工具波尼散独宣巴带，然后图形就会最大化的出现在我们视线内，如图所示
