revit导入cad有隐藏的图元,怎么去掉?

展开

没找到满意答案？去问豆包AI智能助手

取消复制问题

a1099895066

这个我深有体会，之前做项目就被这个问题坑惨了。其实关键是要在导入前处理好CAD文件，你可以打开CAD用ctrl+a全选，然后看右键属性里有没有显示图元已隐藏，有的话就选中强制解冻并解锁所有图层。还有一个绝招是用CAD的wblock命令新建一个空白图纸，然后把需要的内容重新定义块导出，这样能彻底剥离隐藏信息。导入Revit后如果还有残留，就用选择全部实例功能定位到隐藏图元所在标高，逐个删除就行了，虽然麻烦但一劳永逸
XIAZHAOFENG

方法1：选择“视图”选项卡，“图形”面板的“细线”按钮命令，即可快速设置线型显示为细线。

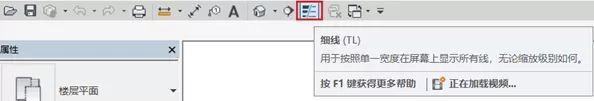

方法2：直接点击快速访问工具栏的“细线”按钮命令。

方调志题座体巴法3：借助软件默认快捷键，英文输入法状态下，按键盘上的“TL”，快速设置细线显示模式。
aaa578705407

其实个人觉的最主要的原因是CAD的z轴方向的线太长，有些用天正画的图可能就会在三维或前视图上看到z轴方向的线，往往会很长，导入到Revit当然就会有提示了！所以导入前最好先三维查看一下，另外最好将CAD文件里的块解开。
tonyool

清理一下你的CAD文件，有些文件会在意想不到的地方有些没用的线或者点。导入的CAD文件不能太大，尺寸不能超过12英里。简单的办法是新建一个CAD文件，只把需要的图形复制到里面，然后导入re女劳块志委空静绍vit。
9253

我之前也遇到过这问题，真的挺烦的。后来发现是因为CAD里有些图层被隐藏了，导入Revit后就变成不可见图元还占着位置。解决办法是先在CAD原文件里用layon命令把所有图层打开，再用audit清理一遍垃圾数据，保存后再导入Revit就干净多了。还有个小技巧是在Revit导入时勾选仅导入当前视图和裁剪到当前视图，能避免带入多余的隐藏元素，记得导入后去管理选项卡的清除未使用项里再扫一遍
