AutoCAD 2010 剖面线没法填充

没找到满意答案？去问豆包AI智能助手

取消复制问题

binghusss

放大看！不行就多画点样条线，填完再剪～
sunzhao7

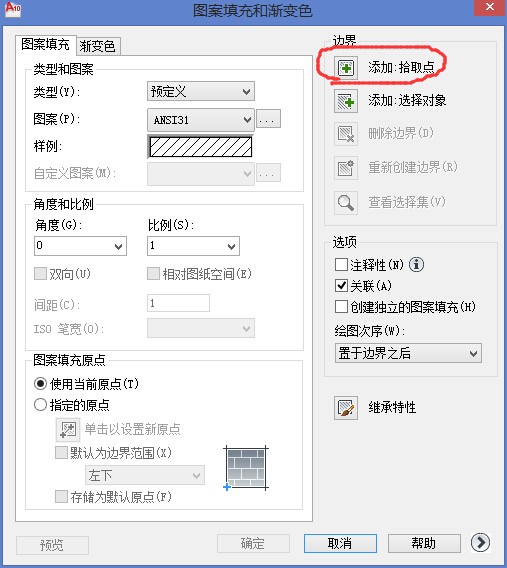

1.点击图案填充命令按钮

2.出现图案填充窗口，点击图案按钮

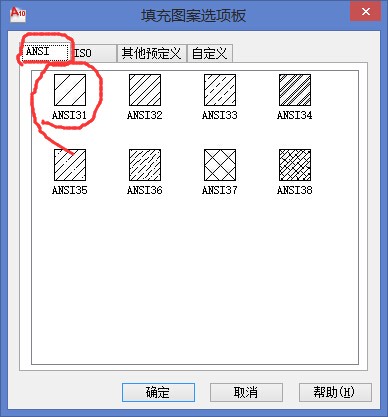

3.选择其中一个图案，点击确定

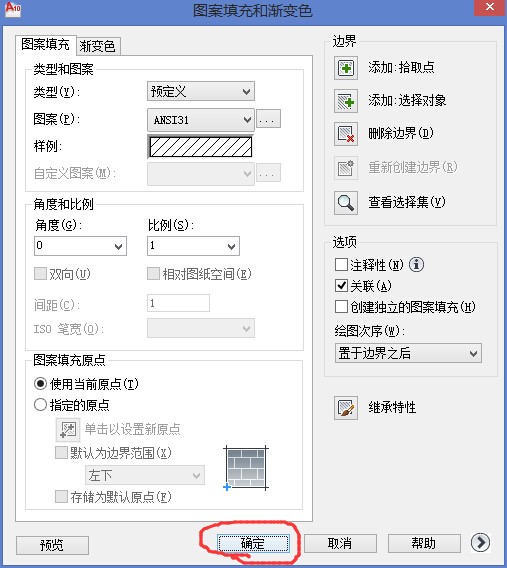

4.点击拾取点按钮，鼠标在要填充的范围点击，区域显示虚线状态回车点击确定即可
hanklht

放大图形看看。实在不行的话，画样条线时多画一点，填充完后在修剪。我都这样做的
chenvoodoo

方案一：分解剖面线
修改（M）------分解（X）
方案二：分解填充成N块
“修改”→对象→图案填充，选择要修改的填充图案，在“图案填充编辑”对话框里的“选项”栏下方的“独立的图案填充”处打勾，然后“确定”即可。
tlswayc

在autocad里填充的一片剖面线范围内，只要画一个任何形状的封闭图形，然后用剪切命令就可以了。
xujingnb1982

看看接点是不是真的链接上了可能有间隙
na1023

怎么样画！！！用直线画就可以了啊
1992liuyu

填充的线型有很多种选择的，一半多选0.1毫米以下的，有各种图案供选择
另外也可设置随图层或者随块的颜色
