cad导出pdf线条粗,该怎么处理?

充电器百达星连百达星连 PD

回答数

4
浏览数

7496

cad导出pdf线条粗,该怎么处理?

没找到满意答案？去问豆包AI智能助手

取消复制问题

jnhacmtulg

CAD导PDF线条太粗？别慌，纯属设置没调对！

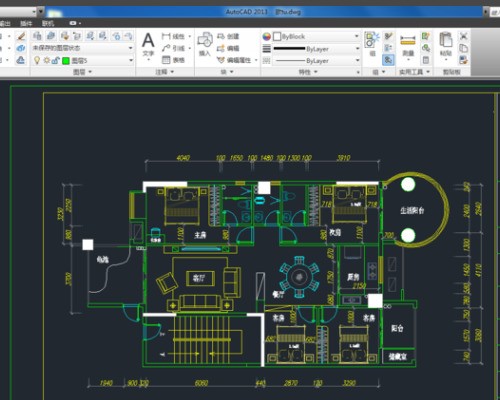

① 打开CAD2013，把图打开；

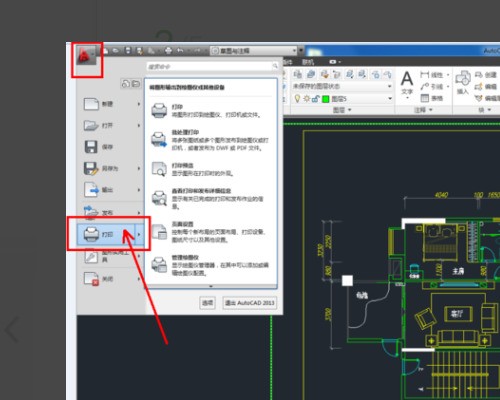

② 点→，呼出打印界面；

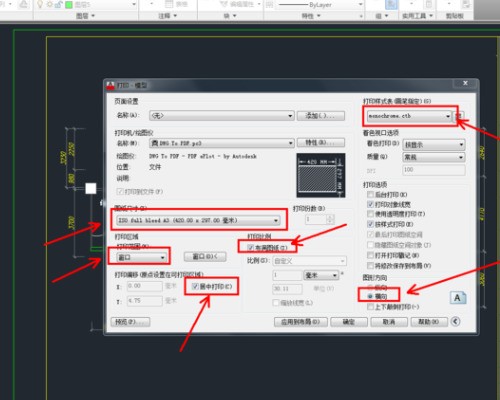

③ 打印机选DWG To PDF.pc3，参数按图调好（重点看线宽、打印样式）；

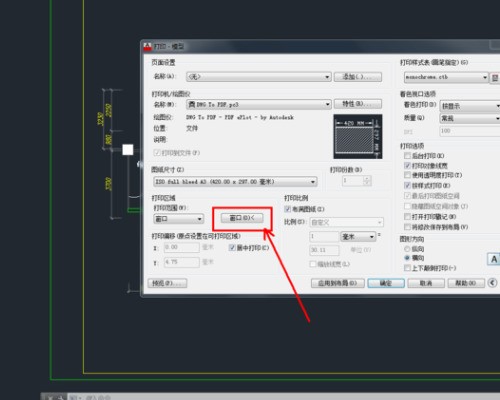

④ 点，框选要导的区域，确定；

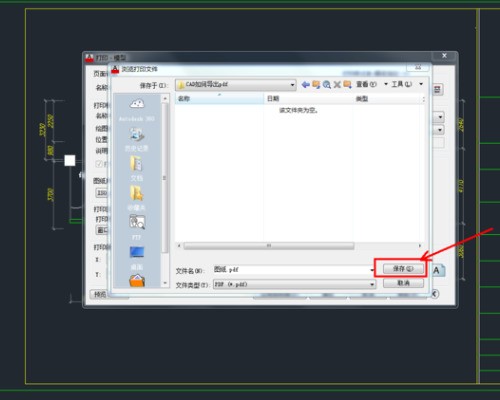

⑤ 选好保存位置，点搞定！
亲测有效，导出来秒变清爽～
teuk777777

CAD导出pdf时线条粗是设置错误造成的，解陪灶枝决方法为：
1、打开AutoCAD 2013软件，将我们要导pdf的图纸打开。

2、点击芦敏【文件】-【打印】，将打印设置栏调出。

3、选择DWG To ***.pc3后，按图示设置导出pdf的各个参数。

4、点击【窗口】，框选我们要导pdf的图纸，点击【确定】。

5、最后，设置好保存路径，辩世点击【保存】即可。
836093133

CAD导出pdf时线条粗是设置错误造成的，解决方法为：
1、打开AutoCAD 2013软件，将我们要导pdf的图纸打开。

2、点击【文件】-【打印】，将打印设置栏调出。

3、选择DWG To PDF.pc3后，按图示设置导出pdf的各个参数。

4、点击【窗口】，框选我们要导pdf的图纸，点击【确定】。

5、最后，设置好保存路径，点击【保存】即可。
Mr_bagua

在cad图形中开启线宽项先看看效果如何再打印成pdf。可能是你一开始的线宽设置就不当。
