你这图是按1:1画的吗？你说的1:5000是打印比例还是画图时的比例啊？你在CAD里量的那个100，是用dist命令在电脑上测的，还是拿尺子在纸上量出来的？
要是图确实是按1:1画的，1:5000只是打印的时候设的比例，那就分两种情况：
① 如果那100是用dist在CAD里面点出来的数值，那就简单了，跟打印比例没关系，100就是100毫米，现实中就是100mm；
② 如果那100是你拿尺子在打印出来的纸上量的，那就得乘比例了——因为纸上的图被缩小了。这时候100mm × 5000 = 500000mm，也就是500米。
不过也有老办法画图的，有些人会提前用scale命令把原图直接缩小，让电子图和纸图尺寸对上，这种操作下，绘图比例其实就等于传统意义上的比例尺。这样一来，不管是电脑里用dist量，还是打出来用尺子量，结果都一样——100就代表500米。

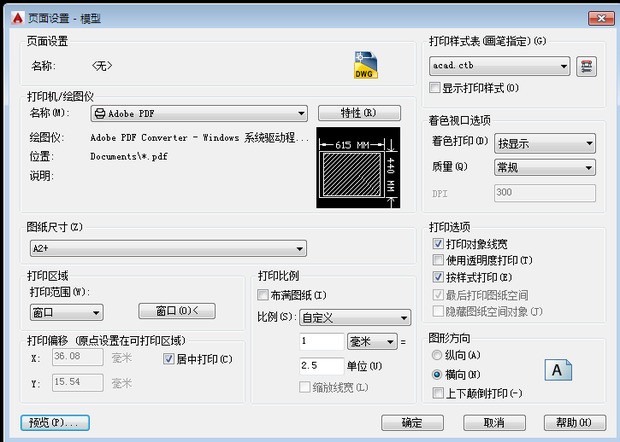

现在主流都是按真实尺寸1:1画图，比如实际东西长3000mm，就在CAD里画3000个单位。这就是所谓的1:1绘图比例——屏幕上一个单位就对应现实中一毫米。好处是不用来回换算，省事！等到打印时再通过设置打印比例（比如1:2.5）把图缩到合适的大小，塞进A4、A3纸上就行。
要是图确实是按1:1画的，1:5000只是打印的时候设的比例，那就分两种情况：
① 如果那100是用dist在CAD里面点出来的数值，那就简单了，跟打印比例没关系，100就是100毫米，现实中就是100mm；
② 如果那100是你拿尺子在打印出来的纸上量的，那就得乘比例了——因为纸上的图被缩小了。这时候100mm × 5000 = 500000mm，也就是500米。
不过也有老办法画图的，有些人会提前用scale命令把原图直接缩小，让电子图和纸图尺寸对上，这种操作下，绘图比例其实就等于传统意义上的比例尺。这样一来，不管是电脑里用dist量，还是打出来用尺子量，结果都一样——100就代表500米。
现在主流都是按真实尺寸1:1画图，比如实际东西长3000mm，就在CAD里画3000个单位。这就是所谓的1:1绘图比例——屏幕上一个单位就对应现实中一毫米。好处是不用来回换算，省事！等到打印时再通过设置打印比例（比如1:2.5）把图缩到合适的大小，塞进A4、A3纸上就行。
