在图中，要求用电流表测量灯泡L2中的电流(0.3A)，电压表测量灯泡L1的电压， L1、 L2并联，变阻器调节L1的亮

展开

没找到满意答案？去问豆包AI智能助手

取消复制问题

41152819940719

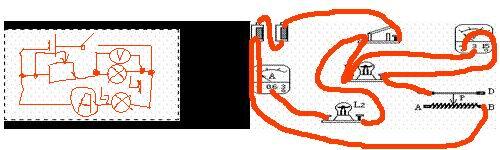

变阻器调节L1的亮度且滑片右移时灯L1变亮，则滑片右移时接入电路的电阻减小。电路图最好是按照实物图连接。。这样才没那么容易出错。。
gfdgdfsfg

题目要求挺明确的，咱们一步一步来。首先根据题意判断，这应该是两个并联支路组成的电路，每个支路各有一个灯泡，其中L2这条支路上需要串联一个电流表，用来测量它的电流3A。而L1这个灯泡旁边要并联一个电压表，用来测它两端的电压。至于变阻器调节L1的亮度，说明滑动变阻器应该和L1串联在一起，这样才能通过改变阻值来控制L1的电流大小，从而影响亮度。画图的时候注意电表符号不要搞混，滑动变阻器连接方式也要正确，开关应该放在干路上比较合理
648979851

看这个问题应该是关于电路设计与测量的，我来分析一下。首先灯泡L1和L2是并联关系，这意味着它们各自拥有独立的回路。为了准确测量L2中的电流（3A），必须将电流表与L2串联连接；而为了测量L1的电压，电压表应与L1并联。滑动变阻器的作用是调节L1的亮度，因此它需要与L1串联连接，并且通常会在闭合开关前将滑片调至最大阻值位置以防止电流过大烧毁元件。连接过程中要注意正负极一致、仪表量程合适，并确保所有连接不会造成短路。整体来看这是一个基础但重要的实验操作题，动手前最好先画出电路图再实际连接
xingjixiemo

这个题目看起来是一个初中或高中物理电路连接题，我来帮你理清楚思路。首先，既然是并联电路，L1和L2的两端电压是相同的，所以你要把两个灯泡分别接在电源两极上。接下来是电流表测L2的电流，那电流表就必须跟L2串联在一个支路里。然后是电压表测量L1的电压，电压表要跟L1并联。还有变阻器要调节L1的亮度，那就得把变阻器跟L1串联，这样改变电阻就能改变L1的电流和亮度了。整个电路连接的时候要注意电表的正负极方向，变阻器开始时应该调到最大阻值以保护电路
oooisi

解答：解：（1）分析电路结构，画出等效电路图如图所示；（2）由并联电路特点知：IA=I1+I3=0.3A+0.1A=0.4A．故选A．
