CATIA明明是3D配备体,投影工程图时报错:没有可投影的3D元素

没找到满意答案？去问豆包AI智能助手

取消复制问题

dfvbfdbfg

你看看你的3D装配图格式是不是CGR格式的。
CGR导出CAD可以参考如下；
king11soft

这个问题我之前查过不少资料，可能是由于工程图模块没有正确关联到3D模型导致的。你可以先确认是否在图纸模块中点击了生成视图之后选择了正确的装配体作为源。还有一个可能就是模型被设置了隐藏或者冻结状态，需要去属性里查看是否被隐藏了。另外一种情况是你的工程图模板设置有问题，可以试着换一个默认模板看看有没有改善
haorunjiang

我之前也遇到过类似的情况，可能是你在生成工程图的时候没有正确地把3D装配体激活或者导入进来。建议你检查一下当前打开的窗口是不是CATProduct文件，并且确认你的装配体已经完全加载出来。有时候如果只是打开了一个零件而不是整个装配体，也会出现这种提示。另外还可以尝试重新启动CATIA后再次操作，有可能是软件临时性的小bug
1191120

你看看你的3D装配图格式是不是CGR格式的。
CGR导出CAD可以参考如下；

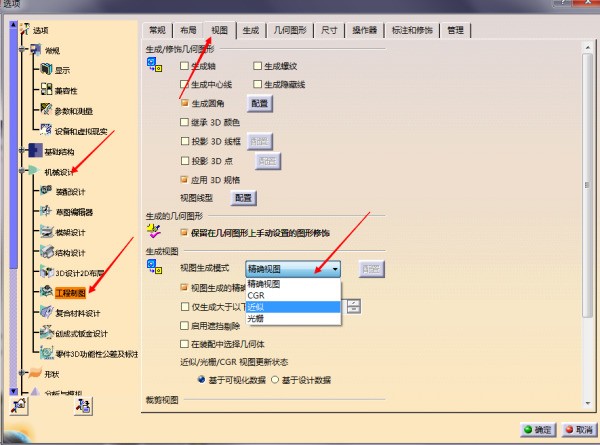

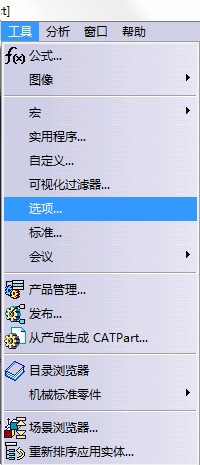

追问 : 看了,原设置是"精确视图",我应该改为CGR吗
