简单电路图描述:
5V限流电阻光耦输入阳极
| 光耦输入阴极GND
3.3V上拉电阻光耦输出集电极
| 光耦输出发射极输出信号
一个4N25光耦,一个470Ω、一个4.7K电阻即可。
光耦1脚接输入信号+,2脚接470电阻,电阻另一端接信号-;
第5脚接24V电源+,4脚接4.7K电阻,电阻另一端接24V的负端;
这样,5V信号输入时,4。7K电阻两端就相应出24V信号了

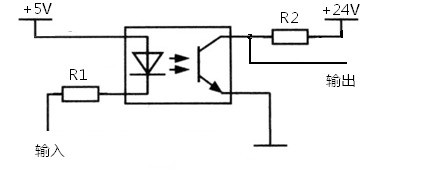

只要将光耦输出接上拉电阻至24V即可。电路如下:
R1可取470Ω,R2可取10kΩ。
参考资料: http://baike.baidu.com/view/322855.htm
首先看信号的频率是多少的,还是一个直流信号,直流信号或频率很低的,用P521就行。
那个反馈信号发送回传感器,频率是高低?传感器的电压也是5V?

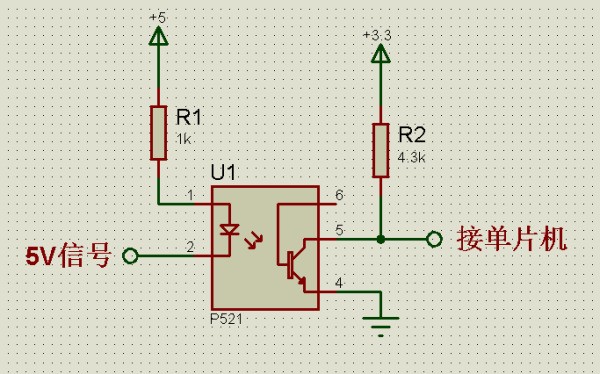

光耦电路如下图。
对于反馈信号的接法,把两个接线端的接法交换一下,即5V信号端接单片机,但如果单片机的输出电流较小,还要加一个三极管。
