实现DCS控制电机启停，需通过继电器或固态继电器连接。DCS输出开关信号控制继电器线圈，继电器触点控制电机接触器。准备信号连接至DCS输入模块，运行信号由接触器辅助触点返回DCS。具体电路图需根据设备型号设计，建议提供设备参数以优化方案。推荐查阅PLC/DCS手册或咨询专业工程师确保安全与兼容性。

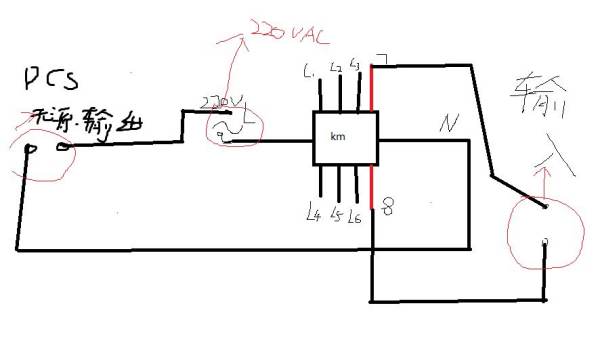

上边是接触器简图，l n是线圈电源，7 8是一对常开触点，将l n接dcs的无源输出触点中，记住是无源的，如果没有无源输出端子，应该加中间继电器。78接输入点。至于接那个点就要看你的程序用的那个点了。
原理：l n控制接触器的动作，7 8反馈接触器是否正常动作
先上电路图

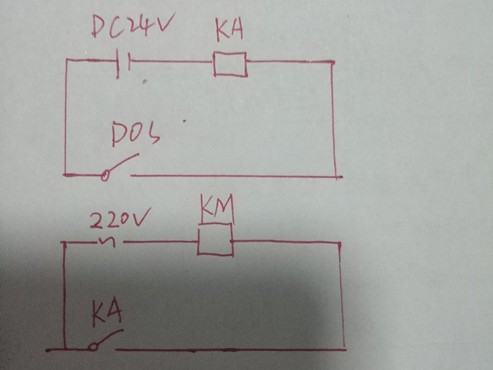

DOS控制柜会有一个对应的中间继电器KA，用DO板卡的触点（继电器输出或者集电结输出）来控制DC24v中间继电器KA的的线圈，KA的常开触点用来控制电机的交流接触器线圈的通断，交流接触器控制电机的启停。
DCS系统是一个为满足大型工业生产和日益复杂的过程控制要求，从综合自动化角度出发，将过程控制及过程监控综合在一起，结合4C技术，计算机（Computer）、通讯（Communication）、显示（CRT）和控制（Control），发展起来的新型控制系统。
扩展资料
DCS控制系统的优缺点
CS的优点：DCS灵活性强，支持带电热拔插，支持在线下载新增加的控制逻辑程序，支持在线添加IO模板。DCS通过局域星型环网可以现实多个控制站共享数据。DCS扩展工程相对方便点。
CS的缺点是小系统时成本较高，对数字量控制和时序控制一块不是很强大，实现不了或者是编程太过于复杂，一般的工程师还无法完成。 DCS开放性还远远不够，或者是说需要第三方仪表或控制系统与DCS通讯，采用RS485或网关来转换实现通讯的硬件成本很高。
