室内哪些需要标注哪些不需要标注? Cad制图规范和标注规范方法以及注意事项?

展开

没找到满意答案？去问豆包AI智能助手

取消复制问题

MALIDAN5

楼主好～我是搞工装设计的，之前也做了不少深化设计，对图纸这块有点经验想分享下。一般来说，立面图做完后，尺寸标注要特别注意，只要是自己设计的部分，都得标清楚详细的尺寸，比如造型高度、吊顶高度啥的。你要站在施工方的角度去精细化图纸，毕竟工人是照着图纸干活的嘛！像地砖厚度这种常识性的东西就不用标了。我们公司做施工图用的是布局模式，这个一般家装公司的设计师都不太用。深化图纸确实需要花时间精力去磨熟。总而言之一句话，给出去的图纸，宁可尺寸标重复也不能漏标！希望能帮到你～
czwind06

是否指的图纸的切边？这个规范里没有要求，看单位自己规定。或者以下布置图纸时临时可能有用。我们一般正式出图时不标。
这个在采用大型打印机连续出图才可能有用，因为要裁切，至于幅面单一、一张张打印的，不需要裁切，就没此问题。
我们习惯画图和出图均在模型里做，而且，采用同样比例图框（比如1:100）的、图幅是A0~A4的许多图都排列放在同一个CAD图文件里，然后一起出图（不太用布局）。
若采用大打印机，比如600系列的，其圈筒纸的幅面宽约有880mm，即比A1(841*594)略宽，我们一般将打印出图图纸范围定义为860*L，此L可以定义得很长，而CAD图面里将各种规格的图纸均移动排列在此范围内，各图间留有裁剪间隔，然后打印出图时的打印窗口就选定为前讲的860*L，就可以一次将这些排列好的图一起连续打印出来，但出来的图需要裁切一下。由于这裁切要求不高，因此一般没必要标注切边，除非装订严格要求（单位酌定）。
ly081023tf

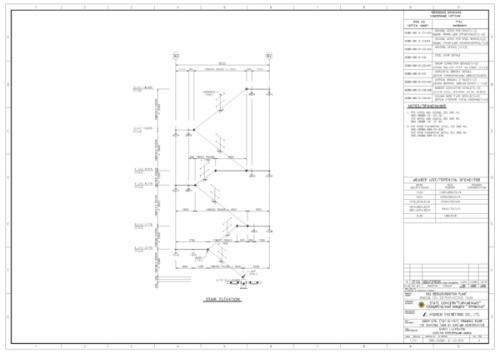

这只是elevation
a595790224

让公司设计师教你不更好吗
13957026848JKL

建筑平面cad图中，主要有三道尺寸线。最内侧是门窗细部尺寸。第二道是轴线之间的距离标注。最外侧一道尺寸线是总尺寸，从一侧墙体外边缘到另外一侧墙体外边缘。
