cad2010 画完直线后怎么加箭头

展开

没找到满意答案？去问豆包AI智能助手

取消复制问题

641166080

画箭头：输多段线，关对象捕捉。随便点一下，敲W，先输个正数再输0，接着再输正数就是右箭头；要左箭头就先输0再输数字，数值越大箭头越大，搞定！
sq1211411535

1、选择画图，画好箭头，然后利用文本框输入文字，再将两者组合；

2、可以选择带有文字的箭头。
mj377968608

在cad软件里给一条直线上加箭头一共可以分为3步，具体的操作方法如下：

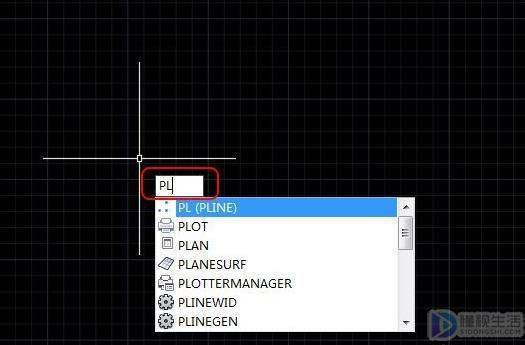

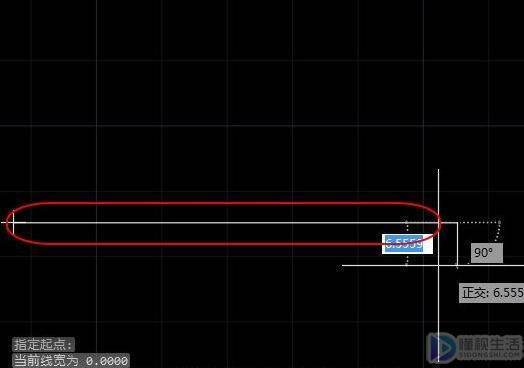

1、打开CAD，输入命令“PL”后按空格键，先绘制一段直线。

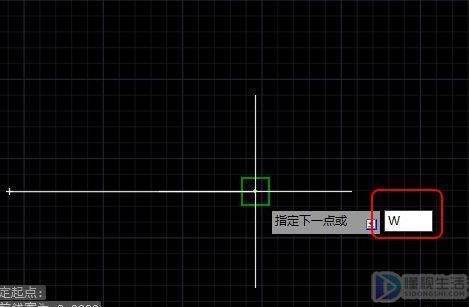

2、输入命令“W”后输入较线宽。

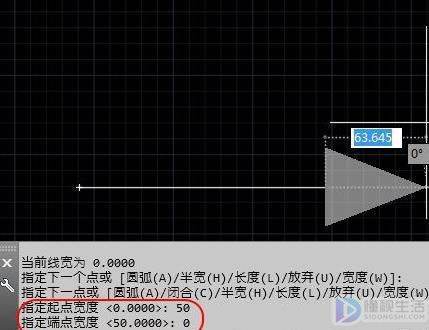

3、输入指定起点宽度和指载左价师统引指套定端点宽度绘制一个箭头（起点宽度比0值大，端点设置为0），最后按空格键即可。

以上就是为大家介绍了cad如何给一条直线上加箭头，希望对大家有所帮助。
328014505fei

绘图里，有个箭头直接就可以拉出来吧，好像是绘图2工具栏，不过是cad还是caxa我既不清了
wcx686456

你好，意思是直线型的箭头你有了，然后只要添加一个文本框就可以了，文本框的位置你可以任意放置。插文本框的方法如下：
yechuang

用自定义图形里面的单向箭头，两个反向重合就是双向的了
plumyumen

你好！

用PL线画，然后看提示，按H键修改线宽！

希望对你有所帮助，望采纳。
123949786

这个是坡度的意思。

cad中的坡度用斜线加一个箭头表示，箭头方向是水流的方向，斜线上面的1:几是代表坡度大小。

在道路施工，屋顶浇筑的时候，反正跟水有关的项目，基本需要用到坡度这个概念。一般我们用几度或者一个比值来表示坡度大小，数值越大说明坡度越陡
